Connecteur de montage de panneau imperméable à l'eau

M16 3 cœurs mâle épingle étanche à l'eau connecteur de montage de panneau IP67 matériau en nylon fileté à vis

Toutes Les Catégories

Connecteur circulaire étanche à l'eau

Connecteur hommes-femmes imperméable

Connecteur d'alimentation imperméable

Connecteur de signal imperméable à l'eau

Connecteur de montage de panneau imperméable à l'eau

La prise de courant

Contactez-nous

Mr. Nick Zou

nick@cableinco.com

+86 13310837463

Contact maintenant

M16 3 cœurs mâle épingle étanche à l'eau connecteur de montage de panneau IP67 matériau en nylon fileté à vis

Nom De Marque:	Cablein
Numéro De Modèle:	CB-P16-3P
MOQ:	1 pièces
Prix:	Price Can Contact With Our Sales
Détails De L'emballage:	Carton à l'exportation de haute qualité
Conditions De Paiement:	T/T, Western Union

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Shenzhen en Chine

Certification:

CE, ROHS, TUV , ETL

Taille du connecteur:

M16 3-Core mâle épingle étanche à l'eau connecteur de montage de panneau IP67 contrôleur de matériau

Style de connecteur:

Type de panneau

Mode de connexion:

à vis à filetage

Système de verrouillage du connecteur:

Durabilité:

≥1000 fois

Électronique industrielle:

Accessoires

Gamme de câbles:

6-10MM

Type de connecteur:

Verrouillage par poussée

Capacité d'approvisionnement:

50000 pièces par jour

Mettre en évidence:

Connecteur de montage de panneau imperméable à l'eau à broche mâle

3 connecteur de montage de panneau étanche au cœur

M16 Connecteur étanche IP67

Description de produit

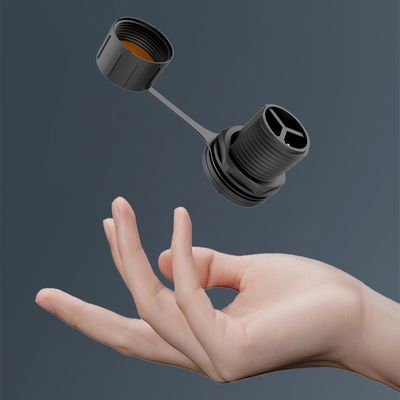

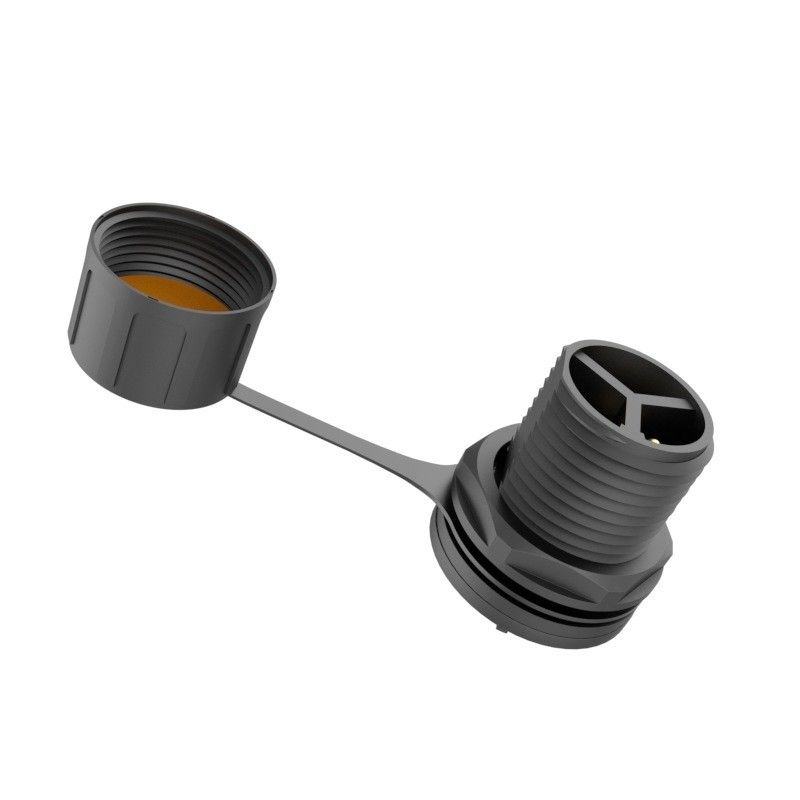

Connecteur de panneau mâle à 3 broches M16, étanche

Connecteur en nylon de haute qualité avec indice d'étanchéité IP67, conçu pour les applications de contrôleur dans des environnements exigeants.

Spécifications du produit

Configuration des broches

2/3/4/5/7/9/12 Mâle/Femelle

Intensité nominale

10A Max

Matériau

Nylon PA66

Type de connexion

Connecteur étanche sans vis

Tension de fonctionnement

400V

Assemblage des fils

Soudure ou vissage

Résistance aux UV

Adapté à l'extérieur

Diamètre extérieur de la gaine du câble

4-9mm

Fiche technique

N° de pièce	CB-P16-2P	CB-P16-3P	CB-P16-4P	CB-P16-5P	CB-P16-7P	CB-P16-9P
Broches	2 broches	3 broches	4 broches	5 broches	7 broches	9 broches
Connexion des fils - Liaison	✓	✓	✓	✓	✓	✓
Connexion des fils - Verrouillage	✓	✓	✓	✓	*	*
Élément de contact - Liaison	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Élément de contact - Verrouillage	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*
Calibre de fil applicable	1.5mm² /16AWG	0.5mm² /20AWG	0.5mm² /20AWG	0.5mm² /20AWG	0.5mm² /20AWG	0.5mm² /20AWG
Courant nominal	15A	5A	5A	5A	5A	5A
Tension nominale	400V AC	250V AC	250V AC	250V AC	250V AC	250V AC

Caractéristiques de performance

Tension d'isolement

2000V AC / 1500V AC

Impédance de contact

< 3 mΩ / < 5 mΩ

Élévation de température

20A 30℃↓; 25A 40℃↓; 30A 50℃↓

Résistance d'isolement

≥ 1000 MΩ

Durée de vie mécanique

≥ 1900 fois

Température ambiante

-40℃ à +85℃

Vieillissement à haute température

85℃ / 168h

Avantages du produit

Le connecteur de panneau mâle à 3 broches M16, étanche, est fabriqué à partir d'un matériau en nylon de haute qualité, offrant une durabilité et une fiabilité exceptionnelles. Avec un indice d'étanchéité IP67, il est parfaitement conçu pour résister aux environnements difficiles et fournir des connexions sécurisées.

Idéal pour les applications de contrôleur, ce connecteur assure une transmission de signal et une alimentation électrique sans faille. Que ce soit dans les machines industrielles, les équipements extérieurs ou tout autre environnement exigeant, il garantit des performances stables. La conception pour montage sur panneau simplifie l'installation et l'intégration, ce qui en fait un choix pratique pour divers projets.

Applications

Convient aux machines industrielles, aux équipements extérieurs, aux systèmes de contrôleur et aux applications environnementales exigeantes nécessitant une connectivité étanche fiable.

Foire aux questions

Quel type de connecteurs étanches avez-vous ?

Nous proposons une gamme complète de connecteurs étanches, notamment les connecteurs étanches à injection autobloquants P16, les connecteurs étanches assemblés, les connecteurs étanches surmoulés, les connecteurs personnalisés T/Y et les connecteurs spécialisés pour les industries de l'élevage/de la volaille, les nouvelles applications énergétiques et les systèmes solaires.

Comment acheter vos produits ?

Contactez notre équipe commerciale en ligne ou par e-mail. Veuillez fournir :

L'intensité nominale et le nombre de contacts requis
Préférence de style d'assemblage
Spécifications du calibre du fil du câble
Longueur du câble et exigences d'expédition

Comment vous contacter ?

Veuillez fournir votre e-mail, votre numéro de téléphone, votre Skype ou votre identifiant WhatsApp. Notre équipe de vente et de R&D professionnelle, avec plus de 8 ans d'expérience dans l'industrie, est prête à vous aider pour toute question ou exigence technique.

Puis-je obtenir des échantillons ?

Oui, nous fournissons des échantillons avec la prise en charge des frais de transport. Veuillez fournir votre numéro de compte de messagerie et votre adresse de livraison détaillée pour une livraison rapide des échantillons.
